工作原理

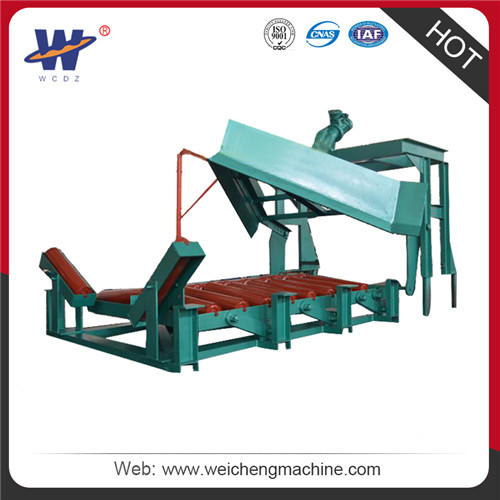

DYNT型单双侧耐磨式犁式卸料器，是以电液推杆为动力源，工作时通过推杆伸出驱动杆，带动框架前进完成机头下落，并支撑起平托混组，使胶带工作面平直，机头下沿与胶带面贴合紧密，将胶带上物料写入斗中，送到需要场所，卸料完毕后，启动电液推杆而缩回驱动杆，带动框架后退，犁头上抬，可变托混组由平行变回槽形，让物料平稳通过。(电液推杆的动作原理见推杆部分)

工作原理:

1、动力源驱动部分是目前国内最新手电两用液压式电液推杆，克服了电动推杆的缺陷(过载能力差、烧电机、丝杠顶弯)而卡死，保持了电动推杆的优点（(无泄漏、自索性)，通过控制电机正反转实现犁头起落。

2、犁头部分分为前部(合金铬锰或石棉材质）犁头和后部（耐磨胶版）犁头。

3、犁头增加的索紧装置为机械拉紧式，可调节犁刀的高低，可调节犁刀的高低，以最佳面贴进胶带，工作时犁刀不会因煤的冲击力而抬起或抖动，避免了胶带被撕裂、磨损及漏煤现象。

4、根据用户的要求，电液推杆可装在煤机上部，也可装在胶带的两侧面。

5、卸料器专门锁气漏斗的翻板采用高铬锰耐磨材料，延长了使用寿命，减少了维修量。

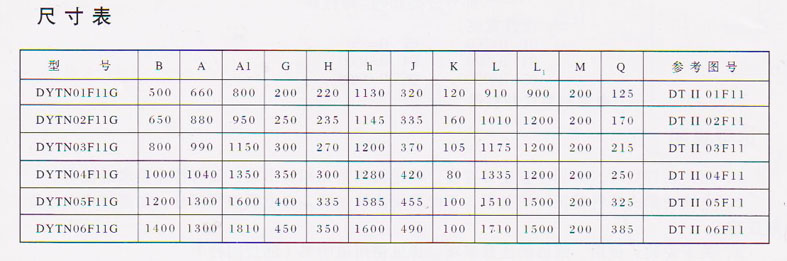

型号说明

DYTN:电液动犁式卸料器

01:皮带宽度:

01B: 500

02B:650

03B: 800

04B:1000

05B: 1200

06B: 1400

F:部分分类代码:卸料器

11G:11G双侧，12G右侧，13G左侧

选型说明

1、用户在订货时，须注意皮带宽度，输送机槽角几卸料形式，如有特殊要求说明。

2、电液动犁式卸料器正常情况下，不配套缓冲锁气漏斗合电气控制部分，如需要请在订货时注明。

3、关于安装、使用、维修的注意事项，详见使用说明书。

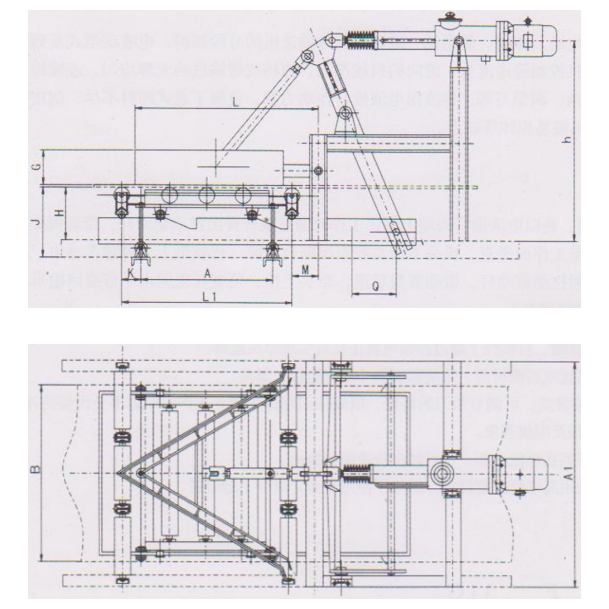

基本式
