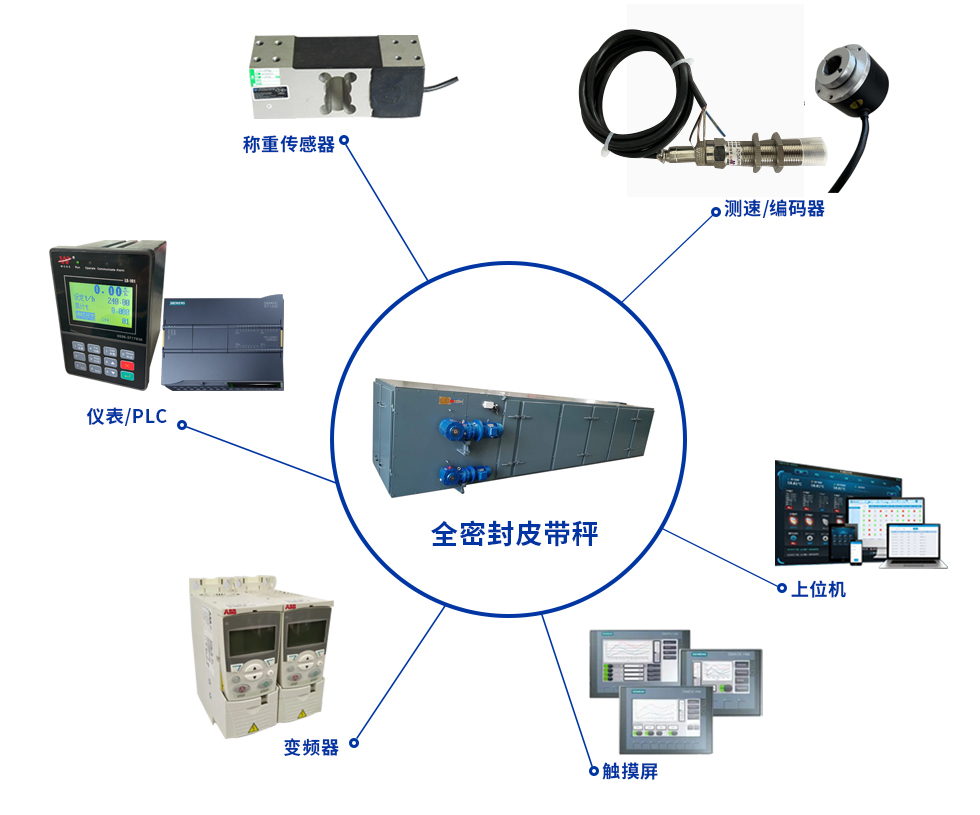

结构组成：

一、称重仪表
1、仪表综合误差：<0.02%
2、传感器输入口：可连接350欧传感器6只，传感器灵敏度要求1.5mv/v以上。
3、称重仪表：采用32位ARM CPU可靠性高运行速度快。
4、宽电源设计：85V-260V  50HZ
5、24位ADC采样模块，速度240次/秒。中英文菜单显示，6路开关量，2路模拟输入，2路模拟输出。大屏幕液晶显示。标准RS485接口（modbus协议）,可充分与DCS连网。

二、测速传感器或编码器
1、测速传感器测速输入端增加脉冲整形电路，可以使测速结果更准确、稳定。
2、8030-1024光电编码器φ 30轴孔尾部辊筒直连方式，同心度好，使用寿命长。抗干扰能力强。

三、称重传感器
采用高灵敏度2mv以上称重传感器，带温度补偿功能，适应环境-30°C -60°C。无漂移，运行稳定，精度高。

四、优异变频器
采用国外或国内一线品牌，高性能矢量控制技术，具有调速范围宽、调速准确和强过载能力，充分满足定量配料控制需求。

秤体特点

1、秤架：
秤体采用5mm冷轧板板材一次性折弯成C型框架结构，强度大，结构稳固，不易变形。
2、传动装置：
传动装置（电机减速机）选用SEW或SBD申克秤专用减速机，采用轴孔悬挂直联式安装，由主动滚筒带动皮带直接运行（无振动、运动平稳）。
3、导向和自动纠偏装置：
在皮带运行中，由于某外力造成皮带向一侧跑偏时，秤体纠偏装置将自动通过连杆推动配重装置运用反向力的作用迫使皮带自动复位。
4、自动张紧调节装置：
调整从动辊张紧螺旋可调节秤体皮带的张紧度，保持输送皮带的张力恒定，并通过导向挡滚和自动纠偏装置防止皮带跑偏、打滑。
5.    秤体主动辊、从动辊采用独特的腰鼓结构，有效防止皮带跑偏。主动辊、从动辊采用包胶处理，有效防止皮带打滑。
6、  皮带秤所有轴承采用进口轴承，防水、密封坚固、耐牢。充分适应恶劣环境，寿命长。
7、 进料口装有料流整形闸板，方便调节料层厚度。
8、皮带和滚筒之间有梨形清扫器和皮带橡胶刮板，可随时清除皮带上的粘附物料，保证秤体计量精度和零点稳定。
9、秤体两侧带有（急停）开关装置与控制器相接，可实现现场断电停车，检修维护安全、更方便。

10、具有减速机电机、刮料链板自动清扫功能，有效克服了物料堆积的弊病。

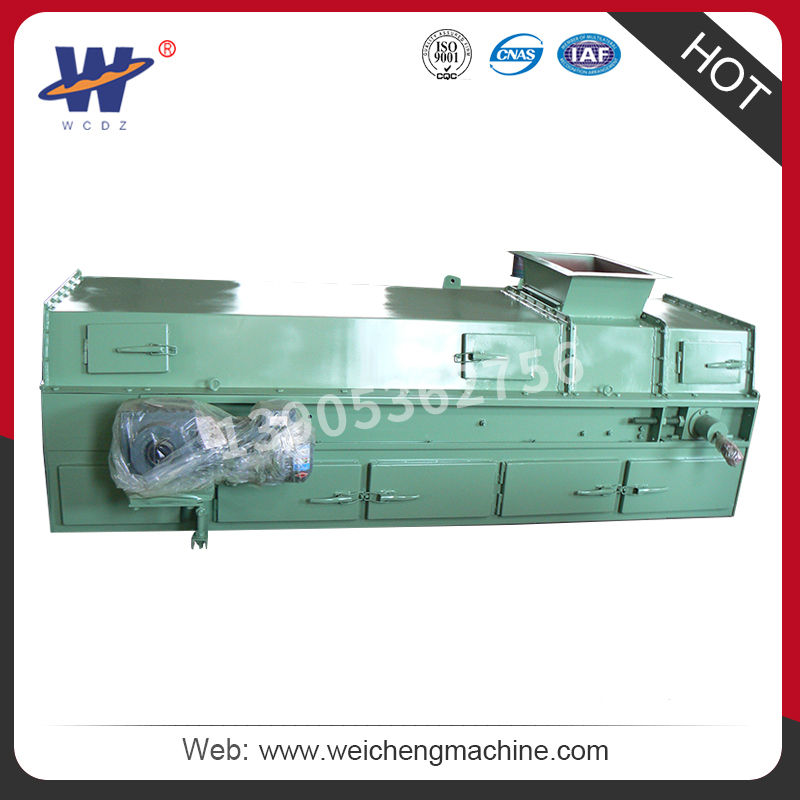

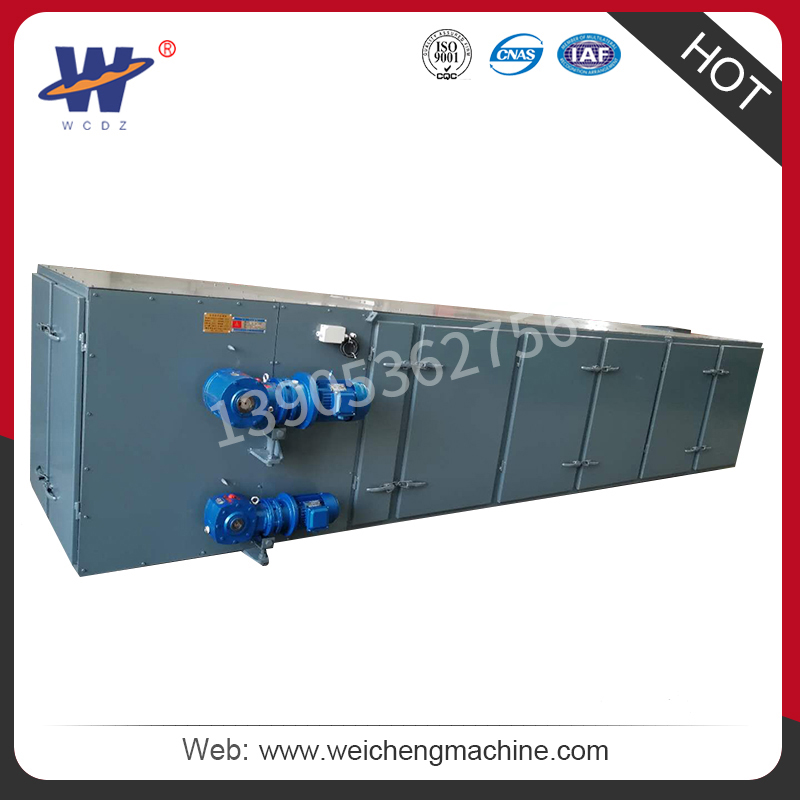

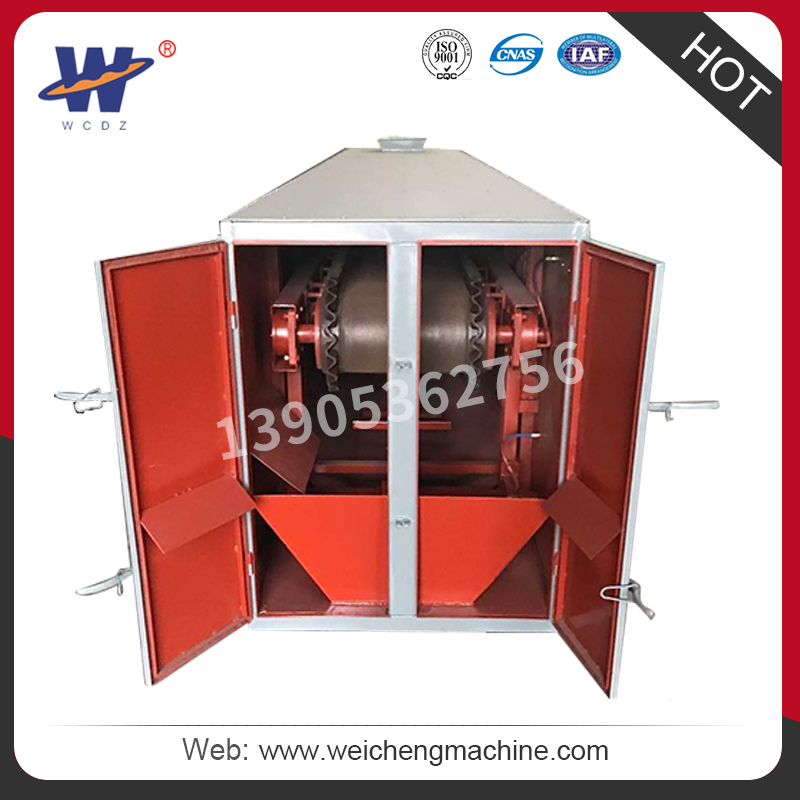

产品实拍：

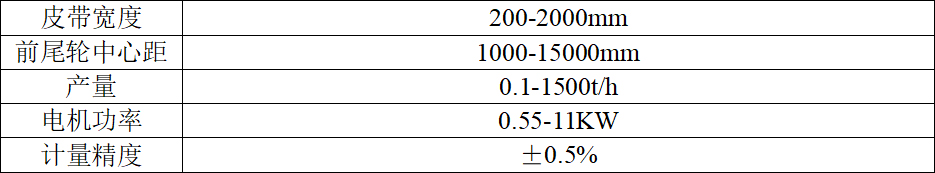

技术参数：（按需定制）

工程案例：
