一、概述

该系列产品主要用于散装物料的大倾角连续输送，采用具有波状挡边和横隔板的输送带。输送倾角为0-90°(70°以下最好)，其特点为:用一台设备在狭小的空间可完成水平倾斜输送，具有通用带式输送机水平或小倾角输送可靠性高、节能和斗式提升机提升物料可靠经济的优点。本系列产品广泛用于煤炭、粮食、建材、化工、水电和冶金等部门，在环境温度为-19℃—+40℃范围内输送堆积密度为0.5—2.5t / m3的各种散装物料，对于输送有特殊要求的物料，如耐高温或具有酸、碱性、油类物质、有机溶剂等成分的物料，
须在订货时提出，采用相应材料的特殊挡边输送带。

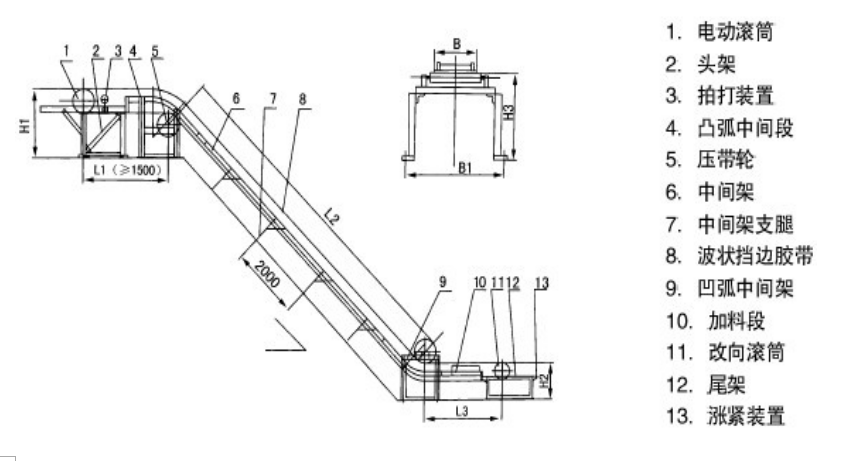

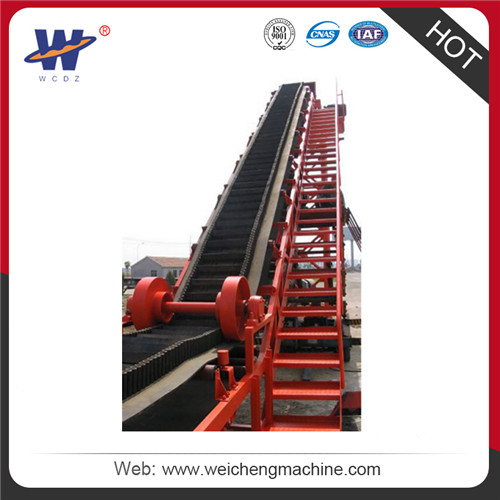

三、外形图：

四、选型
根据输送物料特性、倾角及输送量的大小，参照表1及表2，确定输送机的带宽，挡边高及带速大小。其中:
(1）挡边输送带分常温（-20~50℃C)、耐热(120C以下)，耐高温(180C以下）及耐酸耐碱耐油等几种;
(2〉输送大块物料时，挡边应选用偏高的;也可不增大带宽和挡边，用提高带速（1.25m / s、1.6m / s、2m / s）的办法提高输送量;
(3）输送高度最大70m，最大粒度应小于挡边高30-40mm.
(4)上托望间距一般为1.2m，下托轮间距一般为1.2m，倾角大于60°时为2.4m，防跑偏挡鲲间距为3-6m.L3标准为2200，最小1500.

五、使用说明
1、本表仅适于初步简易选型，最终选型结果应按计算结果确定。
2、本表中数据按胶带线速度V=1m /s，横隔板间距ts=0.25m，物为容量y=1t / m3，提升高度H=10m为假定条件计算，如条件不同应适当换算。
3、选型举例:
已知:输送物料为煤，容量y=0.8t / m3，物料粒度A《40mm，输送倾角β=45°，输送量Q=85t / h，输送高度15m，求所需带宽和带速以及电机功率。先求得胶带机输送量应为85t / h÷0.5t / m3，=106.25m3 / h，然后在表中45°倾角列中查到B=800，H=160的输送量96.6m3 / h最为接近，再将线速度改为1.25m / s，则胶带输送量成为96.6m3 / h×1.25=120.75m3 / h，即可满足使用要求。相应所需功率为4.59Kw×15m÷10m×1.25=8.6kw.
4、横隔板形式根据输送机倾角大小选定。
18°<3<40°T型，40°<B≤60°C型,60°<p≤90°TC型
