一、驱动装置

功率范围在2.2-5.5KW时易选用电动滚筒作驱动，这样可节约空间，但环境温度不易超过40℃.

当功率大于55KW时应选用电机，减速剂与滚筒分开式驱动。传动滚筒表面有裸露光钢面，人字形和菱形花纹橡胶覆面三种形式。改向滚筒，分光面和胶面两种。

托混是用无缝钢管制成，类型有∶槽形、平行，调心，缓冲四种，拉紧装置:螺旋式拉紧装置适用于长度较短(小于100m)，行程有500m、8O0m、100mm三种;垂直重锤拉紧装置，可随着张力变化靠重力自动补偿输送带的伸长;重锤车式拉紧装置适于距离较长，功率较大的输送机，其拉紧行程有2，3，4m三档，固定绞车拉紧装置用于长行程大拉紧力(30-150KN)，长距离，大运量的带式输送机，最大拉紧行程可达16M.

清扫器有头部清扫器和空段清扫器两种。

卸料器:手动犁式卸料器，电动犁式卸料器两种。

电气保护可设有∶输送带跑偏监测器;输送带打滑监测器;输送带纵向撕裂信号监测器;料位控制监测器等。

二、技术性能参数

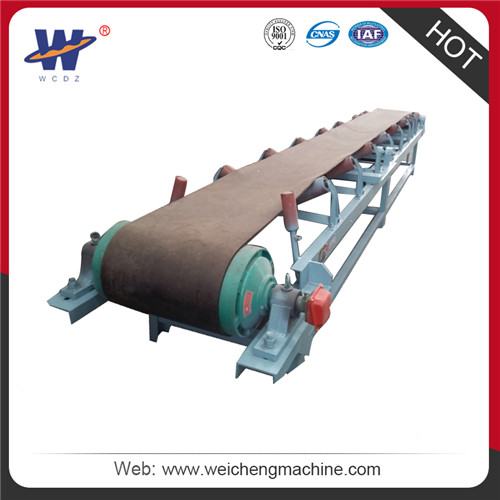

三、带式输送机

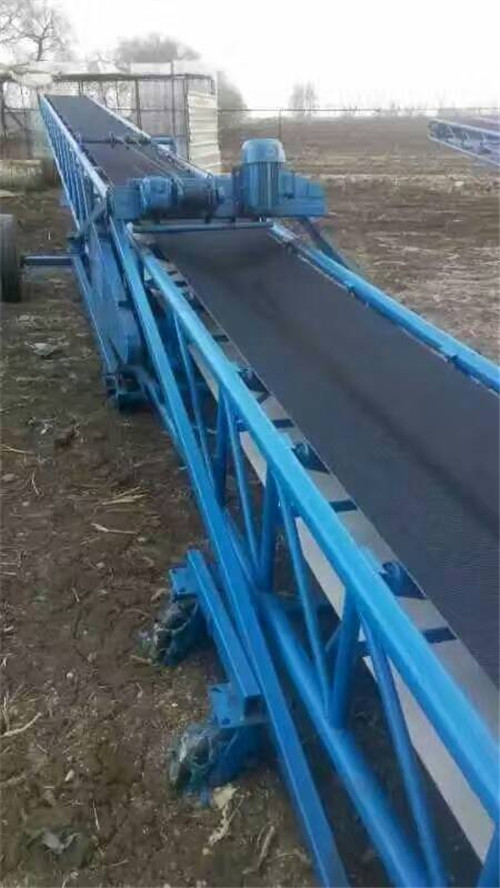

四、现场使用图
