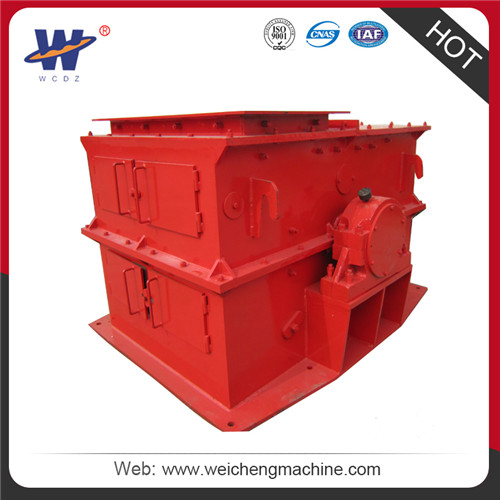

产品介绍

PCH系列环锤式破碎机是碎煤机，适用于破碎各种脆性物料，如煤、煤矸石、焦炭、炉渣、细砂岩、页岩、疏松石灰石等。物料的抗压强度不超过100Mpa，表面水分不大于15%，具有节能，能保证出料粒度、生产效率高、噪音小、粉尘少等特点。

工作原理

环锤破碎机是一种装有环状锤的冲击转子式破碎机。物料进入破碎机后，首先受到随转子高速旋转的环锤的冲击作用而破裂，破碎的物料同时从环锤处获得动能，高速冲向破碎板，受第二次破碎，然后落入筛板面，受环锤的剪切、挤压、研磨以及物料与物料之间的相互作用进一步破碎后，透过筛孔排出，不能破碎的杂物则进入后部收集器内，需定期清除。

结构组成

锤式破碎机的主要工作部件为带有锤子(又称锤头）的转子。转子由主轴、圆盘、销轴和锤子组成。

特点

PCH环锤式破碎机的特点:

1、节能，出料粒度好。

2、效率高，较低的噪音。

3、较少的粉尘污染。

4、出料口(筛孔)大小可以按客需求调节。

5、到V型筛孔，不易堵孔。

6、锰13铸钢筛板，使用寿命长。

用途

PCH型环锤式破碎机，最适用于破碎各种脆性物料，如煤、煤矿石、焦炭、炉渣、红砂岩、页岩、疏松石灰石等。物料抗压强度不超过100MPa，表面水份不大于15%。

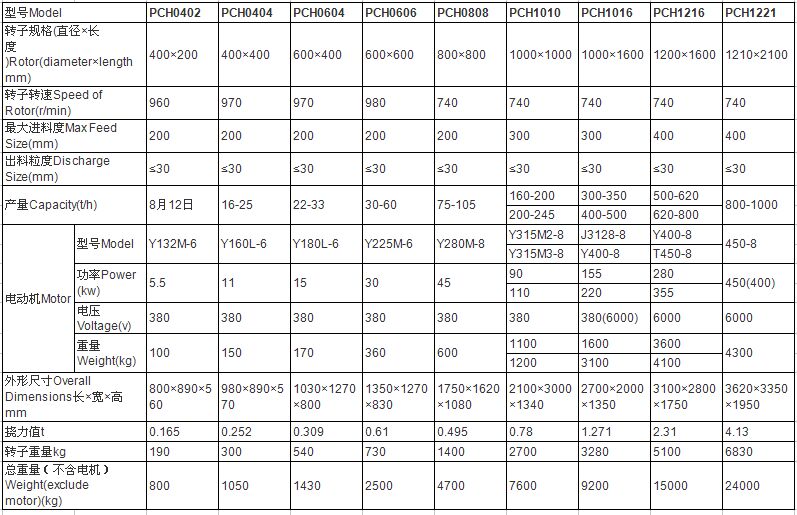

技术参数

安装与试车

1、安装前可根据原材料来源选好地形。

2、机器由地脚螺栓固定在混凝土上，设计地基时要留出排矿槽，其斜度不能小于50°，但用户也可根据给料机和运输设备自定。

3、电机应安在与进料口相反的方向。

4、电器设备位置以使用方便为佳。

5、试车前应首先检查所的紧固件是香完全牢固。

6、检查机体内是否落入金属物或其他不易破碎的杂物。

7、检查轴承内是香的适当的润滑油。

8、用手转动转子，看其是否正常，有无磨擦现象，若确认为运动无阻时，方可空车起动，试车半小时后无杂音，无摆动，轴承温升不超过30°℃时即可进行负荷试车。

安全注意事项

(1）运转中设备发生紧急故障，可先停车。故障未排除之前，不能强行开车。

(2）电器设备发生故障，应由电器人员负责处理。

(3）需要进入机器内部检查时，须先拉掉电源开关并挂上有人检修的标示牌。检查前应先清理机内上部的物料，以防落下伤人。检查完毕试车前，须将上盖盖好，拧紧螺栓。

(4）所有安全装置须完整牢固。联系信号和通讯设备失灵时，不能启动破碎机。

使用现场图:
