链板皮带秤

链板皮带秤:是集输送、称重计量和定量控制为一体的高科技产品,能适应各种生产环境,对于各种块、粒状物料(如石灰石、铁粉、黏土、煤、粮食、化肥)和分状物料(如粉煤灰、水泥。粉状物料选用密封型)等进行连续配料、计量和批量配料,特别适合用于温度较高的场所。为各种工业现场的生产控制、管理提供准确的计量数据并保存数据。可用于水泥、建材、冶金、化工、玻璃、陶瓷、化肥、粮食、药材等行业。配有标准RS485通讯接口,执行modbus-RTU/profibus-DP通讯协议,可方便地与组态软件通信,而无需定制特殊的驱动程序。

24小时热线:13905362756

产品详细

结构组成:



一、称重仪表

1、仪表综合误差:<0.02%
2、传感器输入口:可连接350欧传感器6只,传感器灵敏度要求1.5mv/v以上。
3、称重仪表:采用32位ARM CPU可靠性高运行速度快。
4、宽电源设计:85V-260V  50HZ
5、24位ADC采样模块,速度240次/秒。中英文菜单显示,6路开关量,2路模拟输入,2路模拟输出。大屏幕液晶显示。标准RS485接口(modbus协议),可充分与DCS连网。


二、测速传感器或编码器
1、测速传感器测速输入端增加脉冲整形电路,可以使测速结果更准确、稳定。
2、8030-1024光电编码器φ 30轴孔尾部辊筒直连方式,同心度好,使用寿命长。抗干扰能力强。

三、称重传感器
采用高灵敏度2mv以上称重传感器,带温度补偿功能,适应环境-30°C -60°C。无漂移,运行稳定,精度高。

四、优异变频器
采用国外或国内一线品牌,高性能矢量控制技术,具有调速范围宽、调速准确和强过载能力,充分满足定量配料控制需求。


秤体特点

1、秤架:

秤体采用5mm冷轧板板材一次性折弯成C型框架结构,强度大,结构稳固,不易变形。

2、传动装置:
传动装置(电机减速机)选用SEW或SBD申克秤专用减速机,采用轴孔悬挂直联式安装,由主动滚筒带动链板直接运行(无振动、运动平稳)。
3、链板秤所有轴承采用进口轴承,防水、密封坚固、耐牢。充分适应恶劣环境,寿命长。
4、 进料口装有料流整形闸板,方便调节料层厚度。
5、秤体两侧带有(急停)开关装置与控制器相接,可实现现场断电停车,检修维护更安全、更方便。
6、采用龙门架吊装拉力传感器,克服了温度对传感器的影响。

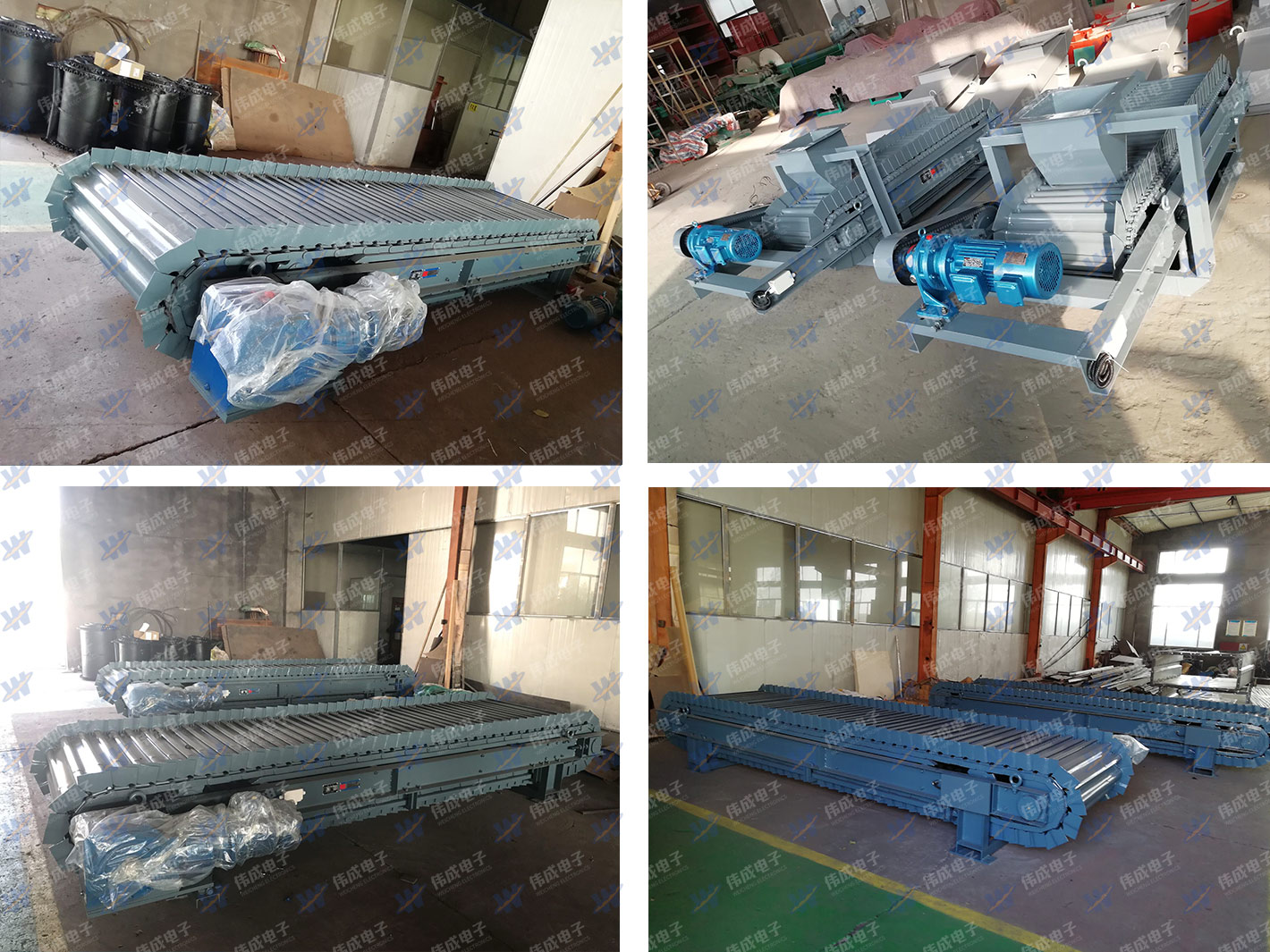

产品实拍:




技术参数:(按需定制)


工程案例:
